U-GAGE T30UX Discrete

< Geri dï¿½nï¿½n

ï¿½rï¿½n Etiketleri: ultrasonik sensör Banner

ï¿½rï¿½n Bilgilerini Paylaï¿½ï¿½n |

ï¿½rï¿½n Spesifikasyonlarï¿½
ï¿½rï¿½n Fotoï¿½raflarï¿½
ï¿½rï¿½n Dï¿½kï¿½manlarï¿½
ï¿½rï¿½n Sertifikalarï¿½
ï¿½lgili ï¿½rï¿½nler

ï¿½rï¿½n Spesifikasyonlarï¿½

Algılama Menzili	Sonu A ile biten Modeller:100 mm den 1 m’ye (3.9 in. e 39 in.) Sonu B ile biten Modeller:200 mm den 2 m’ye (7.8 in. e 78 in.) Sonu C ile biten Modeller:300 mm den 3 m’ye (11.8 in. e 118 in.)
Ultrasonik Frekans	Sonu A ile biten Modeller:224 kHz Sonu B ile biten Modeller:174 kHz Sonu C ile biten Modeller:114 kHz
Besleme Voltajı	10 / 30V dc (10% max. dalgalanma) 40 mA, yükün dışında
Besleme Koruma Devresi	Ters kutuplamaya ve ani voltajlara karşı korumalı.
Output Yapılandırması	Kesikli (anahtarlanmış) output modeller: SPST katı-durum switch. Basma butonu ile NPN (düşümlü) veya PNP (kaynaklı) gibi ayarlanabilir.Bunun yanında Normalde açık (NO) veya Normalde kapalı (NC) çalışmaları Butona basılarak seçilebilir.Varsayılan ayarları PNP/NO.
Output Değerleri	Kesikli output modeller:100 mA max. OFF-kaçak akım durumu:NPN: < 200 μA @ 30V dc PNP: < 10 μA @ 30V dc ON-voltaj verme durumu:NPN: < 1.6V @ 100 mA PNP: < 3V @ 100 mA
Output Koruma Devresi	Kısa devre durumlarına karşı korumalı.
Output Cevap Zamanı	Sonu A ile biten Modeller:45 milisaniye Sonu B ile biten Modeller:92 milisaniye Sonu C ile biten Modeller:135 milisaniye
Güç Gecikmesi	500 ms
Sıcaklık Etkisi	ºC mesafenin 0.02%
Yinelenebilirlik	Sonu A ile biten Modeller: (0.5 mm min.) mesafenin 0.1% Sonu B ile biten Modeller: (1.0 mm min.) mesafenin 0.1% Sonu C ile biten Modeller: (1.5 mm min.) mesafenin 0.1%
Algılama Gecikmesi	Sonu A ile biten Modeller:2 mm Sonu B ile biten Modeller:3 mm Sonu C ile biten Modeller:4 mm
Minimum Pencere Boyutu	10 mm (0.4 in.)
Ayarlamalar	Pencere algılama limiti:TEACH-Mode uzak yada yakın pencere limitlerini teach-mod butonunu kullanarak yapabiliriz. Output Yapılandırması:NPN, PNP, Normalde açık (NO), Normalde kapalı (NC) yapılandırma seçenekleri Gelişmiş seçenek:Buton aktif/pasif, sıcaklık telafisi aktif/pasif.
Yapısı	Gövde:PBT polyester Butonlar:polyester Klemens:epoxy /seramik kompozit
Çevresel Değerler	Sızdırmaz dizayn, IEC IP67 (NEMA 6)
Bağlantılar	2 m (6.5 ft.) veya 9 m (30 ft.) korumalı 4-iletkenli (drenajlı) PVC kablo, 150 mm (6 in.) PUR Euro-stil pigtail (QPMA), veya 4-pin tamamlayıcı Euro-stil konektör (Q8)
Çalışma Şartları	Sıcaklık:−40 / 70º C (−40 / +158º F) Max. Nem :95% 50ºC’ye kadar yoğuşmasız

ï¿½rï¿½n Fotoï¿½raflarï¿½

Seviye Algılama

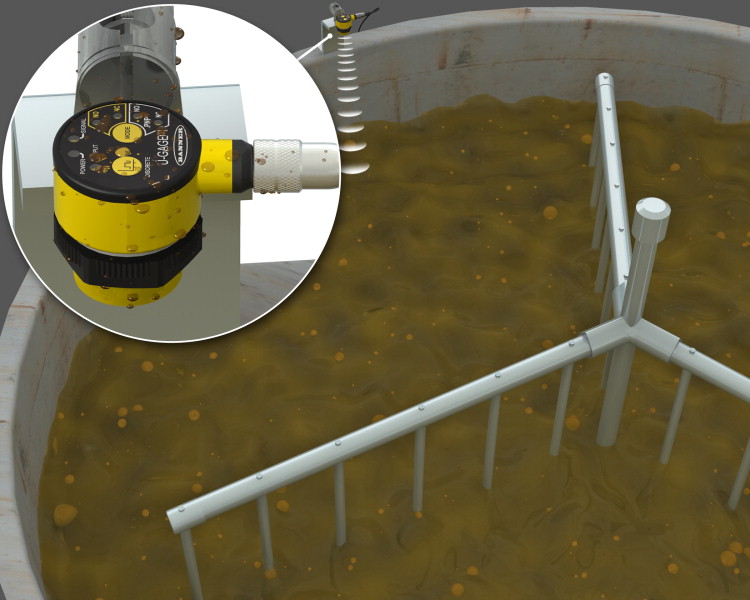

Atık su çevriminde Seviye Algılama

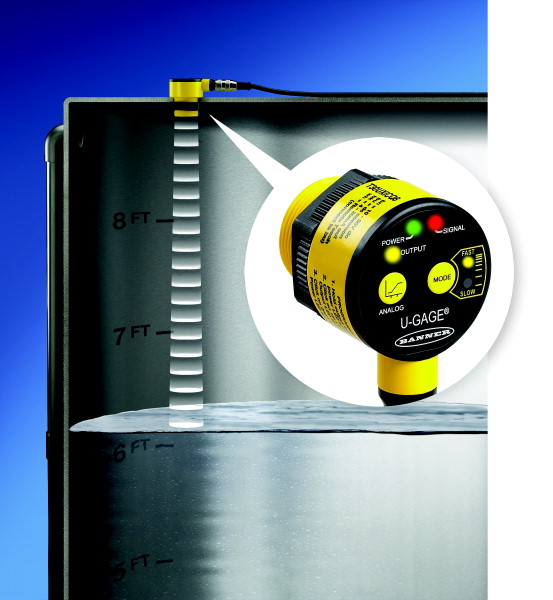

Tanklarda Seviye Ölçümü

ï¿½rï¿½n Dï¿½kï¿½manlarï¿½

Aï¿½ï¿½klama	Dï¿½kï¿½man
T30UX Ultrasonik Dijital Çıkışlı	(PDF)
