VS4 Serisi

�r�n Spesifikasyonlar�




Besleme Gerilimi ve Akımı
10 ile 30V dc (10% maks. dalgalanma)
Emitter(verici) :25 mA
Receiver(alıcı):25 mA
Algılama Mesafesi
1.0 m
Besleme Devresi Koruma
Kutup koruması ve ani gerilim değişikliklerine karşı koruma
Çıkış Konfigürasyonları
SPST solit-state anahtar:Modele bağlı olarak NPN veya PNP,Light-On veya Dark-On çalışma
Çıkış Oranı
50 mA max.
OFF-state kaçak akımı: 24V dc’de 1 µA’den az
ON-state doyma gerilimi:10 mA DC’de 0.25 V ,50 mA DC’de 0.5V
Çıkış Koruma Devresi
Besleme anında hatalı sinyallere,100 mA'e eşit veya daha büyük akımda sürekli aşırı yüke veya kısa devreye karşı korumalı
Çıkış Cevap Süresi
1 millisaniye ON; 0.5 millisaniye OFF
Gecikme Süresi
100 millisaniye max.; Çıkışlar bu zaman aralığında kontak vermezler.
Tekrarlanabilirlik
100 microsaniye
Göstergeler
2 LED Göstergeli: Yeşil ve Sarı
Yeşil ON konumundayken:Sensör beslemesi ON
Yeşil yanıp sönüyorken :Çıkışlar aşırı yüklenmiş
Sarı ON konumundayken:Işık hissedilebilir
Sarı yanıp sönüyorken:Işık kazanımında marjinal ek kazanç (1-1.5x) gerekir
Gövde
Alçak basınç için polikarbonat montaj boşluğu ve lens ile thermoplastik gövde  (UL 94-VO)
Koruma Sınıfı
IP67; NEMA 6
Bağlantılar
2 m veya 9 m PVC kablo, veya 150 mm 3-pin Pico-style domuz kuyruğu kablo
Çalışma Koşulları
Sıcaklık:-20° to +55° C
Bağıl Nem:80% @ 50° C (yoğuşmamış)
Uygulama Notları
Her sensörün M2 paslanmaz çelik vida deliği vardır.Opsiyonel montaj braketleri mevcuttur.

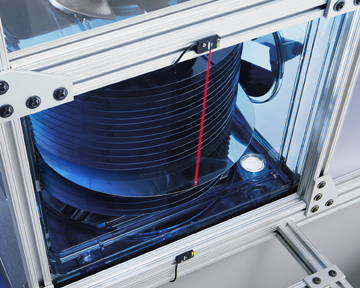

�r�n Foto�raflar�
�r�n D�k�manlar�
A��klamaD�k�man
VS4 SerisiAdobe PDF D�k�man�  (PDF)
