WORLD-BEAM QS18 Arkafon Bastırmalı Serisi
- �r�n Spesifikasyonlar�
- �r�n Foto�raflar�
- �r�n D�k�manlar�
- �r�n Sertifikalar�
- �lgili �r�nler
�r�n Spesifikasyonlar�
|
Besleme Voltajı ve Akım
|
10 - 30V dc (10% max. dalgalanma)
LED Sabit Alan ve Ayarlanabilir Alan: 25 mA ‘ den az (yükün haricinde)
Lazer Ayarlanabilir Alan: 15 mA ‘den az (yükün harici) |
|
Algılama Aralığı
|
LED Sabit Alan: 0-50 mm yada 0-100 mm limit, modele bağlı olarak.
LED Ayarlanabilir Alan: 1 mm ‘den limit noktasına kadar (aralarında 20-100 mm ayarlanabilir) Sınıf 1 Ayarlanabilir-Alan: 1 mm ‘den limit noktasına kadar (aralarında 30-150 mm ayarlanabilir) Sınıf 2 Lazer Ayarlanabilir Alan:20 mm ‘den limit noktasına kadar (aralarında 50-250 mm ayarlanabilir) |
|
Lazer Karakterislikleri (Sadece Lazerler)
|
Sınıf 1 Lazerler :
Dalga boyu: 650 nm Sınıf 1 Kırmızı lazer görünür.
Eğim genişliği: 7 mikrosaniye
Cevap zamanı: 130 mikrosaniye
Eğim output gücü: 0.065 mW
Sınıf 2 lazerler:
Dalga boyu: 658 nm Sınıf 2 Kırmızı lazer görünür
Eğim genişliği: 7 mikrosaniye
Cevap zamanı: 130 mikrosaniye
Eğim output gücü: 0.2 mW
|
|
Besleme Koruma Devresi
|
Ters kutuplamaya ve geçici voltajlara karşı koruma.
|
|
Lazer Kontrol (Sadece Lazer)
|
Beyaz kabloya 0 volt DC verilince ışın etkinleşir; Işını engellemek için beyaz kabloya +10 - 30V dc uygulanır.
|
|
Output Ayarlamaları
|
Katı-Durum tamamlayıcı (SPDT):NPN (azalan alım) yada PNP (akım kaynaklı), modele bağlı olarak
|
|
Output Değerleri
|
100 mA max. herbir output @ 25° C
OFF-Kaçak akım durumunda:
LED Sabit Alan: 200 µA ‘den az @ 30V dc
LED Ayarlanabilir Alan: 50 µA ‘den az @ 30V dc
Lazer Ayarlanabilir Alan (NPN): 200 µA’den az @ 30V dc
Lazer Ayarlanabilir Alan (PNP): 10 µA ‘den az 30V dc
ON-voltaj doyum durumunda:
LED Sabit Alan ve Ayarlanabilir Alan: 1V’dan az @ 10 mA; 1.5V ‘dan az @ 100 mA
Lazer Ayarlanabilir Alan (NPN): 1.6V ‘den az @ 100 mA
Lazer Ayarlanabilir Alan (PNP): 2.0V @ 100 mA
|
|
Output Koruma Devresi
|
Yanlış güç verildiğinde ve sürekli aşırı yükte ya da output’ların kısa devre durumuna karşı korumalıdır.
|
|
Output Cevap Zamanı
|
LED Sabit Alan: 850 mikrosaniye ON/OFF
LED Ayarlanabilir Alan ve Lazer Ayarlanabilir Alan:700 mikrosaniye ON/OFF |
|
Güç Gecikmesi
|
LED Sabit Alan ve Ayarlanabilir Alan:100 milisaniye; output’lar bu zaman zarfında iletken değildir.
Lazer Ayarlanabilir Alan:200 milisaniye; output’lar bu zaman zarfında iletken değildir. |
|
Yinelenebilirlik
|
LED Sabit Alan:160 mikrosaniye
LED Ayarlanabilir Alan:175 mikrosaniye Lazer Ayarlanabilir Alan130 microseconds |
|
Algılama Kesikliği
|
LED Ayarlanabilir Alan:Tipik menzilin0.5% @ 20 mm limit; Tipik menzilin 1% @ 50 mm limit; Tipik menzilin 3% @ 100 mm limit
Sınıf 1 Lazer Ayarlanabilir Alan: Tipik menzilin 1% @ 30 mm limit; Tipik menzilin 2% @ 75 mm limit; Tipik menzilin 5% @ 150 mm limit Sınıf 2 Lazer Ayarlanabilir Alan: Tipik menzilin 1% @ 50 mm limit; Tipik menzilin 2% @ 150 mm limit; Tipik menzilin 5% @ 250 mm limit |
|
Ayarlamalar
|
LED Ayarlanabilir Alan ve Lazer Ayarlanabilir Alan:5 dönüş limitli ayarlanabilir vida. 20 ila 100 mm mesafe arasında (LED ayarlanabilir-alan), 30 ve 150 mm (Sınıf 1 lazer ayarlanabilir-alan) yada 50 ve 250 mm (Sınıf 2 lazer ayarlanabilir-alan).
|
|
Göstergeler
|
2 LED Göstergeli:
Yeşikl yandığında ON : Güç ON
Yeşil yanıp sönüyor: Output aşırı yük
Sarı yandığında ON: Işık algılandı
Sarı yanıp sönüyor: Marjinal fazla kazanç (1.0-1.5x fazla kazanç) ışıklı ortamda
|
|
Yapısı
|
Akrilik lens ile ABS gövde kapağı. 2.5 ve 3 mm montaj donanımı her sensörde bulunur.
|
|
Çevresel Değerler
|
IEC IP67; NEMA 6
|
|
Bağlantılar
|
2 m yada 9 m 4-telli PVC kablo bağlı, yada 150 mm pigtail 4-pin Pico-stil QD (Q), yada 150 mm pigtail 4-pin Euro-stil QD (Q5), yada 4-pin tamamı Pico-stil QD (Q7), yada 4-pin tamamı Euro-stil QD (Q8), modele bağlı olarak. QD kablolar ayrı ayrı sıralanır.
|
|
Çalışma Şartları
|
Sıcaklık:
LED Sabit-alan: -20° - +70° C
LED Ayarlanabilir Alan: 0° - +55° C
Lazer Ayarlanabilir Alan: -10° to +50° C
Nem: 95% @ 50° C (yoğuşmasız)
|
|
Lazer Sınıflandırması (Sadece Lazerler)
|
Lazer ürünleri EN60825-1 ile uyumludur; 2001 ve 21 CFR 1040:10, tarih 7-26-01.
|

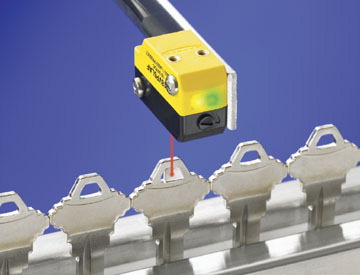

�r�n Foto�raflar�
�r�n D�k�manlar�
| A��klama | D�k�man |
|---|---|
| WORLD-BEAM QS18 Arkaplan Bastırmalı Serisi |  (PDF) |
