WORLD-BEAM QS18 Laser Serisi

�r�n Spesifikasyonlar�

Besleme Volatjı ve Akım
10 / 30V dc (10% max. dalgalanma)
Lazer Verici: 35 mA ‘den az (yükün harici)
Diğerleri:15 mA’den az (yükün harici)
Algılama Aralığı
Lazer Verici:15 m (4500 X fazla kazanç)
Lazer Reflektörlü:10 m, menzil kullanılan bir model BRT-51X51BM yada BRT-TVHG-2X2 kullanılarak belirtilmiştir.
Lazer Cisimden Yansımalı:300 mm
Sınıf 1 Lazer Ayarlanabilir-Alan:bitiş noktası için1 mm (herikisi arasında ayarlanabilir 30-150 mm)
Sınıf 2 Lazer Ayarlanabilir-Alan:bitiş noktası için20 mm (herikisi arasında ayarlanabilir 50-250 mm)
Lazer Karakterislikleri
Dalga boyu:
Sınıf 2 Lazer Ayarlanabilir-Alan:658 nm görünür Sınıf 2 lazer
Diğerleri:650 nm görünür Kırmızı Sınıf 1 Lazer
Darbe genişliği:
Lazer Verici:5 mikrosaniye
Diğerleri:7 mikrosaniye
Yinelenebilirlik değer:
Lazer Verici:27 mikrosaniye
Diğerleri:130 mikrosaniye
Atım output güç:
Lazer Verici: 1.9 mW’dan az
Diğerleri:0.065 mW
Besleme Koruma Devresi
Ters kutuplamaya ve ani voltajlara karşı koruma
Lazer Kontrol
Beyaz kabloya 0V dc uygulandığında Işın aktif olur; +10 / 30V dc  uygulandığında Işın engellenir (Işın söner)
Çıkış Yapılandırması
Katı-durum tamamlayıcısı (SPDT): modele bağlı olarak NPN (düşük akım) yada PNP (akım kaynaklı)
Çıkış Değerleri
100 mA max. herbiri @ 25° C
OFF-Kaçak akım durumu:
NPN: 200 µA ‘den az @ 30V dc
PNP:10 µA’den az  @ 30V dc
ON-Voltaj verilme durumu:
NPN: 1.6V ‘den az @ 100 mA
PNP: 2.0V ‘dan az @ 100 mA
Çıkış Koruma Devresi
Yanlış güç verme ve devamlı aşırı yük yada output’ların kısa devre durumuna karşı korumalı.
Çıkış Cevaplama Süresi
700 mikrosaniye ON/OFF (Lazer vericiler hariç)
Güç Gecikmesi
Lazer Verici:1.5 saniye Diğerleri:200 milisaniye; output’lar bu zaman zarfında iletken değildir.
Yinelenebilirlik
130 mikrosaniye (Lazer vericiler hariç)
Algılama Gecikmesi
Lazer Yansımalı:Tipik menzilin 12%’si
Lazer Yayılma: Tipik menzilin 15%’i
Sınıf 1 Lazer Ayarlanabilir-alan: Tipik menzilin 1%’i @ 30 mm limit; Tipik menzilin 2%’si @ 75 mm limit; Tipik menzilin 5%’ne  150 mm limit
Sınıf 2 Lazer Ayarlanabilir-alan: Tipik menzilin 1%’i @ 50 mm limit; Tipik menzilin 2%’si @ 150 mm limit; Tipik menzilin 5%’ne 250 mm limit
Ayarlamalar
Lazer Yansıtma ve Lazer Yayılma:Tek-dönüş hassasiyetli (Kazanç) ayarlanabilir potansiyometre.
Sınıf 1 Lazer Ayarlanabilir-alan:30 ve 150 mm mesafe arasında 5 dönüş limitli ayarlanabilir vida, her iki dönüşün sonunda kavrama.
Sınıf 2 Lazer Ayarlanabilir-alan: 50 ve 250 mm mesafe arasında 5 dönüş limitli ayarlanabilir vida, her iki dönüşün sonunda kavrama.
Yapısı
Akrilik lensli ABS gövde kapağı. 2.5 mm (lazer ayarlanabilir-alan) ve 3 mm montaj donanımı her algılayıcı ile birlikte.
Göstergeler
Lazer Verici, 1 LED gösterge:
Yeşil yandığında ON:Güç uygulandı.
Diğerleri, 2 LED göstergeli:
Yeşil yandığında ON: Güç ON
Yeşil Flaşladığında: output aşırı yük
Sarı yandığında ON: Işık algılandı
Sarı Flaşladığında: ışıklı ortamlarda marjinal fazla kazanç(1.0-1.5x fazla kazanç)
Note: output göstergesi sarının yerine kırmızı oldu..
Çevresel Değerler
IEC IP67; NEMA 6
Bağlantılar
2 m / 9 m 4-telli sabit PVC kablo, yada 150 mm 4-pin Pico-stil QD (Q) pigtail, yada 150 mm 4-pin Euro-stil QD (Q5) pigtail, yada 4-pin tamamı Pico-stil QD (Q7), yada 4-pin tamamı Euro-stil QD (Q8), modele bağlı olarak. QD kablolar ayrı ayrı sıralanmıştır.
Çalışma Koşulları
Sıcaklık:-10 / +50° C
Nem:90% @ 50° C (yoğuşmasız)
Lazer Sertifikasyon
Lazer ürünleri EN60825-1; 2001 ve 21 CFR 1040:10 ile uyumludur

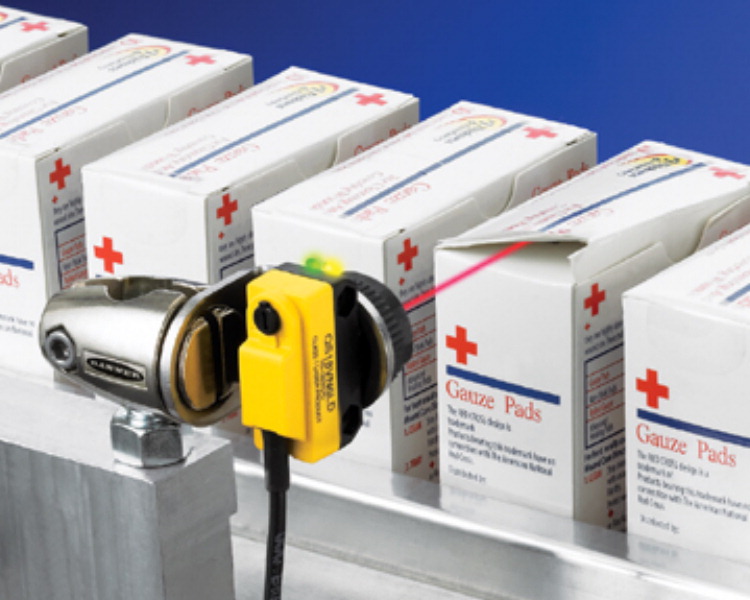

�r�n Foto�raflar�
