Q60 Arkaplan Bastırmalı Lazer Seri

�r�n Spesifikasyonlar�

Besleme Voltajı ve Akım

Q60BB6AF modeller: 10 / 30V dc (10% max. dalgalanma) @ 50 mA ‘den az (yükün harici)
Q60BB6LAF modeller: 10 / 30V dc (10% max. dalgalanma) @ 35 mA ‘den az (yükün harici)
Q60VR3 modeller: 12 / 250V dc yada 24 / 250V ac, 50/60 Hz; Input power 1.5 W max.

Algılama Aralığı
Minimum  menzil kurulan limit noktasına göre değişir.
Ayarlanabilir-alan (kırmızı görünür): 65-130 mm, 200-1000 mm’nin  ayarlanan limitine bağlı
Ayarlanabilir-alan (infrared): 50-120 mm, 200-2000 mm ‘nin ayarlanan limitine bağlı
Ayarlanabilir-alan (Sınıf 1 lazer): 100-260 mm, 200-1400 mm ‘nin ayarlanan limitine bağlı
Ayarlanabilir-alan (Sınıf 2 lazer): 75-240 mm, 200-2000 mm ‘nin ayarlanan limitine bağlı
Besleme Koruma Devresi

Ters kutup ve ani voltajlara karşı koruma. Q45VR3 model’ler dc bağlantılarda kutuplara bakılmaz.
Output Yapılandırması

Q60BB6 modeller:
Çift kutup: Bir NPN (akım düşümlü) ve bir PNP (akım kaynaklı)
Q60VR3 kablolu modeller: SPDT (Tek-kutup  Çift-atım) elektromekanik röle çıkış, normalde kapalı ve normalde açık kontak
Q60VR3 QD modeller: SPST (Tek-kutup  Çift-atım) elektromekanik röle çıkış, normalde kapalı ve normalde açık kontak
Output Değerleri
Q60BB6 modeller: 150 mA max. her bir output @ 25° C
OFF-kaçak akım durumu: 5 µA ‘den az 30V dc
Output Enerjilendiğinde :
NPN: 200 mV ‘dan az @ 10 mA; 1V’dan az @ 150 mA
PNP: 1V’dan az @ 10 mA; 1.5V’dan az @ 150 mA
Q60VR3 modeller:
Min. Voltajve akım: 5V dc, 10 mA
Rölenin mekanik ömrü: 50,000 çalışma
Ful yğkte rölenin elektriksel ömrü: 100,000 çalışma
Max. güç tetiklemesi  (yük direnci):
Kablolu modeller:1250 VA, 150 W
QD modeller: 750 VA, 90 W
Max. voltaj tetiklemesi (yük direnci):
Kablolu modeller: 250V ac, 125V dc
QD modeller: 250V ac, 125V dc
Max. akım tetiklemesi (yük direnci):
Kablolu modeller: 5 A @ 250V ac, 5 A @ 30V dc ,200 mA ‘e kadar azaltılmış@ 125V dc
QD modeller: 3 A @ 250V ac, 3 A @ 30V dc ,200 mA ‘e kadar azaltılmış @ 125V dc
Output Koruma Devresi
Q60BB6 modeller: Aşırı yğk ve outputların kısa devre durmuna karşı koruma
Q60VR3 modeller: Yanlış güç verilmesine karşı koruma
Output Cevap Zamanı
Q60BB6 modeller: 2 milisaniye ON/OFF
Q60VR3 modeller: 15 milisaniye ON/OFF
Delay at Power-up
Q60BB6LAF modeller: max 1 saniye. çıkışlar bu zaman zarfında iletken değildir.
All others: 150 milisaniye; çıkışlar bu zaman zarfında iletken değildir.
Yinelenebilirlik
500 mikrosaniye
Algılama Kesikliği
200 mm Limit: mesafe ayar limitinden 3% ‘den az
1600 mm cutoff: mesafe ayar limitinden 2.25% ‘den az
1200 mm cutoff: mesafe ayar limitinden 1.30% ‘dan az
800 mm cutoff: mesafe ayar limitinden 0.5% ‘den az
400 mm cutoff: mesafe ayar limitinden 0.25% ‘den az
Ayarlamalar
Tek, dişli, 2-dönüş, menzil limit’i ayarlama vidası (her iki dönüşün sonunda mekanik durdurma)
2 basıp çekmeli buton:ON Gecikme (+) ve OFF Gecikme (-)
ON Gecikme seçimi:8 milisaniye’den 16 saniyeye
OFF Gecikme seçimi: 8 milisaniye’den 16 saniyeye
LO/DO seçimi:Işıklı yada karanlık ortam
Buton kapatma:ON güvenlik için
Göstergeler
ON Gecikme:
Yeşil yandığında ON:Çalışma Modu, ON Gecikme aktif.
Yeşil flaşladığında:ON Gecikme seçim modu aktif.
OFF Gecikme:
Yeşil yandığında ON :Çalışma modu, OFF Gecikme aktif
Yeşil flaşladığında:OFF Gecikme seçim modu aktif
5-Bölüm ışıklı bar: ON konumundayken gecikme süresini yada OFF Gecikme seçim modunu gösterir
Output:
Koyu Sarı yandığında ON: Output’lar ON/OFF Gecikme seçim modunda
Yeşil yandığında ON: Devam eden ON/OFF gecikme seçim modu
Karanlık Çalışmada:
Yeşil yandığında ON: Karanlık çalışma seçilmiş.
İş bitirme:
Yeşil yandığında ON: Butonlar dışarıya kapalı.
Işıklı çalışma:
Yeşil yandığında ON: Işıklı çalışma seçildi
Sinyal:
Yeşil yandığında ON: Sensor sinyal alırken
Yeşil flaşlıyor: Marjinal sinyal (1.0 den  2.25 fazla kazanç)
*Not:Output, karanlık çalışma, kapatma, ışıklı çalışma ve sinyal gösterge fonksiyonları ON yada OFF gecikme seçim modları 5-bölümlü ışıklı barda gözükür.
Lazer Karakterislikleri
Nokta boyutu: mesafe boyunca yaklaşık . 4 x 2 mm (ayarlanmış ışın)
Ayrılma açısı: 5 miliradyan
Not:diğer nokta boyutları için fabrika ile kontak kurunuz.
Yapısı
Gövde:ABS Polikarbon karışım
Lens:Akrilik
Kapak: ABS
Çevresel Değerler
IEC IP67; NEMA 6
Bağlantılar
Q60BB6 modeller: 2 m yada 9 m bütün kablo, yada 5-pin Euro-stil kolay söküm aparatlı QD kablo.
Q60VR3 models: 2 m yada 9 m bütün kablo, yada 4-pin Mikro-stil kolay söküm aparatlı QD kablo.
Çalışma Şartları
Sıcaklık:
Q60BB6LAF modeller:-10° / +50° C
Q60VR6LAF modeller:-10° / +45° C
Diğerleri: -20° / +55° C
Nem: 90% @ 50° C (yoğuşmasız)

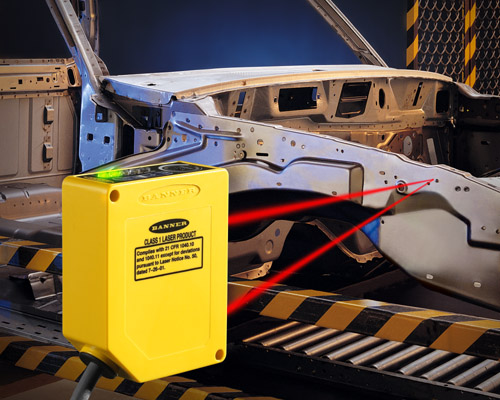

�r�n Foto�raflar�
