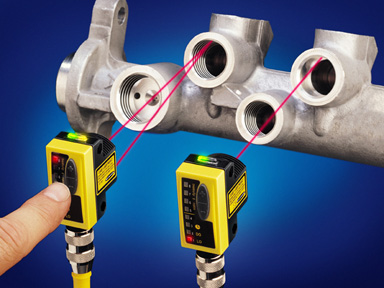

WORLD-BEAM QS30 Lazer DC Serisi

< Geri dï¿½nï¿½n

ï¿½rï¿½n Etiketleri: Fotoelektrik sensör Fotosel Banner Lazer sensör

ï¿½rï¿½n Bilgilerini Paylaï¿½ï¿½n |

ï¿½rï¿½n Spesifikasyonlarï¿½
ï¿½rï¿½n Fotoï¿½raflarï¿½
ï¿½rï¿½n Dï¿½kï¿½manlarï¿½
ï¿½rï¿½n Sertifikalarï¿½
ï¿½lgili ï¿½rï¿½nler

ï¿½rï¿½n Spesifikasyonlarï¿½

Besleme Voltajı ve Akım	10 / 30V dc (10% max. dalgalanma @ 10% görev döngüsü) @ 35 mA (yükün dışında)
Algılama Aralığı	Lazer Reflektörlü:0.2 / 18 m, algılama aralığı kullanılan bir model BRT-36X40BM ile belirlendi. Lazer Cisimden Yansımalı (Sınıf 1):400 mm Lazer Cisimden Yansımalı (Sınıf 2):800 mm
Işın Boyutu Çapı	Lazer Reflektörlü:Yaklaşık 3 mm Lazer Cisimden Yansımalı:Yaklaşık 2 mm
Besleme Koruma Devresi	Ters kutuplama,yüksek ve ani voltajlara karşı koruma.
Çıkış Yapılandırması	Çift kutup:Modele bağlı olarakBir NPN (akım düşümlü) ve bir PNP (akım kaynaklı);ışıklı çalışma (LO) yada karanlık çalışma (DO) seçilebilir yada yapılandırılabilir.
Çıkış Değerleri	150 mA max. yük OFF-kaçak durumu: 10 µA’den az @ 30V dc ON-Voltaj verildiğinde: NPN: 1.0V ‘dan az @ 150 mA yük PNP: 2.0V’dan az @ 150 mA yük
Çıkış Koruma Devresi	Çıkışların kısa devre durumu,sürekli aşırı yükte, ani yüksek voltajlara ve yanlış güç verilmesine karşı korumalı.
Çıkış Cevap Zamanı	500 mikrosaniye
Güç Gecikmesi	Max. 1 saniye.;çıkışlar bu durumda iletken değildir..
Yinelenebilirlik	70 mikrosaniye
Ayarlamalar	Lazer Reflektörlü: 2 Basma butonu ve Uzak tel:Tuşlu programlama; manuel limit ayarı (+/-); NO/NC yada LO/DO ve OFF-gecikme yapılandırma seçenekleri; ve uzak teli kullanarak butonla iş bitirme. Lazer Cisimden Yansımalı: 2 Basma butonu ve Uzak tel:Uzman TEACH programlama (2 nokta statik ve tek nokta statik); manuel limit ayarı (+/-);NO/NC yada LO/DO ve OFF-gecikme yapılandırma seçenekleri; ve uzak teli kullanarak butonla iş bitirme.
Göstergeler	8-bölüm kırmızı bargraph:Limit noktasına bağlı mesafe.(Yayılma veya geçiş noktası) En üstte 2 LED gösterge:Yeşil ve Sarı Yeşil:Güç ON Sarı:Output iletken
Yapısı	PC/ABS Akrilik lens kapaklı gövde
Çevresel Değerler	IP67; NEMA 6
Bağlantılar	5-yollu 2 m yada 9 m bütün PVC kablo, yada 4-pin Euro-stil kolay söküm aparatlı QD kablolar.
Çalışma Koşulları	Sıcaklık:-10 / +50° C Nem:90% @ 50° C (yoğuşmasız)
Titreşim ve Mekanik Darbe	Bütün modeller Mil. Std. 202F gereksinimlerine uygundur. Method 201A (Titreşim ; frekans 10 ila 60 Hz max., çift genişlik 0.06-inch ivme 10G). Aynı zamanda IEC 947-5-2 gereksinimlerine uygunudr: 30G, 11 milisaniye süresi, yarım sinüs dalga.

ï¿½rï¿½n Fotoï¿½raflarï¿½

ï¿½rï¿½n Dï¿½kï¿½manlarï¿½

Aï¿½ï¿½klama	Dï¿½kï¿½man
WORLD-BEAM QS30 Lazer Reflektörlü Seri	(PDF)
WORLD-BEAM QS30 Lazer Cisimden Yansımalı Seri	(PDF)
