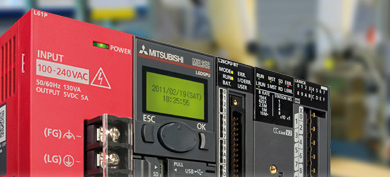

MELSEC-L Serisi

MELSEC-L Serisi esneklik ve mükemmel kullanım kolaylığı sağlayarak üretim tesisinize yenilik getirecek ve gelişim sağlayacak. MELSEC-L Serisi, monozukuri (yaratım), güvenilir teknoloji ve güvenilirliğe olan tutku temelinde tasarlanmıştır. Bu yaklaşım aynı zamanda sistem kurulumu ve işletimi için de geçerlidir.

ï¿½rï¿½n Etiketleri: MELSEC Mitsubishi PLC PLC kontrolör Mitsubishi kontrolör MELSEC PLC MELSEC Pozisyonlama kontrolü Basit hareket modülü SSCNETIII pozisyonlama Bilgi modülü MELSEC-L Kontrol network modülü Mitsubishi L26CPU Mitsubishi L06CPU

ï¿½rï¿½n Bilgilerini Paylaï¿½ï¿½n |

ï¿½rï¿½n Spesifikasyonlarï¿½
ï¿½rï¿½n Fotoï¿½raflarï¿½
ï¿½rï¿½n Dï¿½kï¿½manlarï¿½
ï¿½rï¿½n Sertifikalarï¿½
ï¿½lgili ï¿½rï¿½nler

ï¿½rï¿½n Spesifikasyonlarï¿½

MELSEC-L Serisi

Rack’den bağımsız modüler kontrolör

L serisi, CPU’ya entegre edilmiş birçok özellikle güçlü ve aynı zamanda kompakt bir modüler kontrolördür. Mükemmel maliyet performansı ve kullanılabilirliği ile orta ölçekli kontrol uygulamalarında kullanım için idealdir.

Yüksek sistem esnekliği

Rack’den bağımsız tasarım, minimum biçim faktörüyle birlikte yüksek sistem esnekliğini destekler. Tekli CPU mimarisi; yerleşik Ethernet ve Mini-USB arabirimleri, program depolama ve zamandizinsel veri toplama için bir SD/SDHC bellek kartı yuvası ve basit yüksek hızlı sayma ve konumlandırma fonksiyonları için 24 dijital G/Ç içerir. Yüksek performanslı CPU, aynı zamanda güçlü açık Fieldbus ağı CC-Link'e bağlanmak için bir CC-Link V2 Ana/Yerel istasyonu içerir.

CPU, yerleşik durumdaki fonksiyonların yanı sıra, ilave dijital ve analog G/Ç’lar, yüksek hızlı sayaçlar, iletişim arabirimleri, Simple Motion, pozisyonlama vs. için maksimum 10 genişletme modülü ve özel fonksiyon modülüyle tamamlanabilir.

Kompakt boyut, kolay genişletilebilirlik, network özellikleri ve pek çok yerleşik güçlü fonksiyon, L serisini hem bağımsız makineler, hem de büyük uygulamalardaki network bağlantılı istasyonlar için ideal hale getirir.

Zamandizinsel veri toplama

Yerleşik zamandizinsel veri toplama fonksiyonu; sorun giderme, performans değerlendirmesi ve diğer kullanımlar için bilgi toplamanın kolay bir yolunu sağlar. Mevcut yapılandırma aracı, adım adım sihirbaz benzeri bir arabirim ile zamandizinsel veri toplama fonksiyonunu ayarlamayı çok kolaylaştırır. GX LogViewer kullanılarak, toplanan veriler kolayca yorumlanır ve anlaşılır.

Standart olarak USB ve Ethernet

Yerleşik USB 2.0 portu veya Ethernet arabirimi, doğrudan montaj yerinde bağlantı kurmak için kullanılabilir. Ethernet arabirimi direkt bağlantıyı destekler ve çalışmak için PLC ya da PC'nin herhangi bir yapılandırmasını gerektirmez.

Gelişmiş programlama yazılımı

GX Works2, PLC bakım ve programlama yazılımında gelecek nesli temsil eder ve L serisi için mükemmel derecede uygundur.

Ürün yelpazesi – L Serisi

Bileşen		L02CPU	L26CPU-BT
Kontrol yöntemi		Kaydedilen programı tekrarlama işlemi
G/Ç kontrol modu		Yenileme modu (direkt mod, direkt erişim girişi/çıkışı (DX, DY) belirtilerek kullanılabilir.)
Programlama dili (satır kontrol dili)		Fonksiyon bloğu, röle sembol dili, MELSAP3 (SFC), MELSAP-L, yapılandırılmış metin (ST), mantıksal sembol dili
İşleme hızı		40 ns	9.5 ns
Program boyutu		20k adım (80k byte)	260k adım (1040k bytes)
Bellek kapasitesi	Program belleği	80 k bytes	1040 k bytes
	Standart RAM	128 k bytes	768 k bytes
	Standart ROM	512 k bytes	2048 k bytes
İlave modüllerle genişletilebilirlik		Maksimum 10 genişletme ve özel fonksiyon modülü (ilave dijital/analog G/Ç'lar, yüksek hızlı sayaçlar, arabirimler, network, Simple Motion, pozisyonlama vb. için)*
Yerleşik G/Ç fonksiyonu		Pozisyonlama, yüksek hızlı sayaç, darbe yakalama, kesme girişi, genel giriş/çıkış
Zamandizinsel Veri Toplama fonksiyonu		Yüksek hızlı veri örnekleme, otomatik günlük kaydı fonksiyonu, kolayca görülebilir grafiksel analiz, tetikleme günlük kaydı fonksiyonu
Yerleşik Ethernet fonksiyonu		100 veya 10 Mbps. Çapraz veya düz LAN kablosuyla doğrudan bağlantı. Yapılandırma gerekmez
Yerleşik CC-Link fonksiyonu		—	Ana veya Yerel CC-Link istasyonu olarak çalışır
Saat fonksiyonu		Yıl, ay, tarih, saat, dakika, saniye ve gün (otomatik artık yıl algılama)
5 V DC dahili akım tüketimi		0,94 A	1,37 A
G/Ç cihaz noktası sayısı		8192 nokta (X/Y0 - X/Y1FFF)
G/Ç noktası sayısı		1024 nokta (X/Y0 - X/Y3FF)	4096 nokta (X/Y0 - X/YFFF)
Çalışma ortam sıcaklığı		0–55 °C

CPU

L Serisi CPU'lar standart olarak çeşitli kontrol fonksiyon özellikleri yanında yerleşik G/Ç'lar sunmaktadır. Ek modüllerin dahil edilmesiyle her bir ayrı uygulamaya uyacak şekilde özelleştirilebilir.

Dallanma/Genişleme Modülü

Bu modül sisteminizin üretim tesisinizin boyutuna uyacak şekilde genişletilmesini sağlar.

Güç Kaynağı

CPU, giriş/çıkış modülleri ve benzerlerini beslemek için gerekli güç kaynağını sunarlar.

G/Ç Modülü

Bu modüller giriş ve çıkış cihazları bağlamak içindir. Sistem ihtiyaçlarınızı karşılayacak çeşitli G/Ç modülleri sunulmaktadır.

Analog G/Ç Modülü

Bu modüller veri giriş/çıkışı için analog yöntem kullanır. Yüksek hızlı, yüksek hassasiyetli ve yüksek çözünürlüğe sahip, çok ince ayarlanmış kontrol işlevleri sunarlar.

Sayıcı Modülü
