QL50 Serisi

�r�n Spesifikasyonlar�

Spot Çapı
1.5 mm @ 10 mm
Besleme Voltajı
10 / 30V dc, 2V max. dalgalanma
30 mA max. @ 30V dc (çıkış akımı hariç)
Beseleme Koruma Devresi
Ters kutup ve ani voltajlara karşı koruma
Output Yapılandırması
Modele bağlı olarak PNP yada NPN ayrık output
30V dc max
Kaçak akım: 1 Μa’den az
Output Değerleri
100 mA max. yük
Output Koruması
Çıkışlar aşırı yük ve kısa devreye karşı korumalıdır.
Output Cevap Zamanı
250 mikrosaniye
Verileri Tutma
EEPROM Kalıcı hafıza.
Çevre Işık Reddi
EN 60947-5-2 ‘ ye uygun
Ayarlamalar
1 basma buton (set), ve uzak programlama teli:
• Karanlık ve Işıklı ortamlar için otomatik saptama.
• 20 milisaniye output OFF-gecikme
• Uzaktan programlamak için Uzak tele +V dc verilir yada Butona basılar iş durdurulur.
Göstergeler
Sarı Output LED: ON çıkışlar iletken olduğunda
Çift renk Ready/Error LED:
Yeşil ON: Varsayılan ve RUN modunda hızlı ayar programlama
Yeşil OFF: Başlangıç
Yeşil Flaşlıyor: İyi saptama program modu/Gecikme durumu
Yeşil/Kırmızı çift ren Flaşlıyor: Programlama hatası
Yapısı
ABS darbe dirençli gövde; cam lens ve pencere (eğilmiş,yansıma engelleyen)
Çevresel Değerler
IEC IP62
Bağlantılar
4-pin Euro-stil  döner kolay söküm aparatlı. QD kablolar ayrı ayrı sıralanır.
Çalışma Koşulları
Sıcaklık: -25° / +55° C Nem: 90%    50° C yoğuşmasız
Darbe Direnci
Yaklaşık 30 G; 3 herbir mil darbesi; 11 milisaniye süresi
Titreşim
0.5 mm genişlik; 10 / 60 Hz frekans; X, Y, Z eksenleri herbiri için 30 dakika

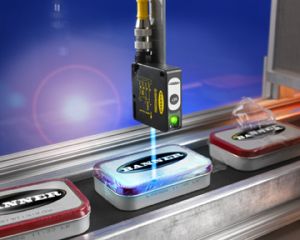

�r�n Foto�raflar�
�r�n D�k�manlar�
A��klamaD�k�man
QL50 Serisi Luminesans SensörAdobe PDF D�k�man�  (PDF)
