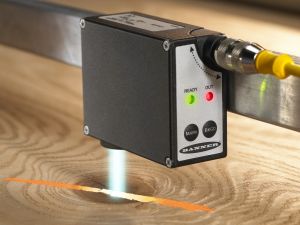

QL55 Serisi

�r�n Spesifikasyonlar�

Spot Çapı
QL55M6XD15BQ: 2 mm
QL55M6XD30BQ: 3 mm
QL55M6XD50BQ: 4 mm
Besleme Voltajı
10 / 30V dc, 2 V pp max dalgalanma
80 mA max @ 30V dc (çıkış akımı haric)
Besleme Koruma Devresi
Ters kutuplamaya karşı koruma
Output Yapılandırması
Ayrık NPN yada PNP
Analog 0 / 5.5V dc ± 10%, dalgalanma 40 mV pp max.
Voltaj verildiğinde: 1V max. NPN / 2V max PNP
Kaçak akım: 100 μA’ den az
Output Değerleri
200 mA max. yük
Output Koruması
NPN/PNP: ters kutuplama, aşırı yük ve kısa devre durumuna karşı koruma
(aşağı doğru/üst direnç 10 kΩ)
Analog: Kısa devreye karşı koruma(çıkış direnci 2.2 kΩ)
Output Cevap Zamanı
250 mikrosaniye
Data Tutma
EEPROM Kalıcı Hafıza
Çevre Işık Reddi
EN 60947-5-2 uygundur
Adjustments
2 basma buton  (MARK ve BKGD) geçiş eğimini belirlemek ve Işık/Karanlık ortam
2 seçme anahtarı
• 20 milisaniye Output OFF-gecikme
• NPN/PNP output
Göstergeler
Kırmızı Output LED
ON: output iletkendir
Yeşil Hazır/Aşırıyük LED
ON: normal çalışma koşulu, RUN mod
Flaslama 2 Hz: Yetersiz kontrast yüzünden kurulum hatası
Flaslama 4 Hz: çıkış aşırı yük durumu (çıkış akımını doğrulama ≤ 200 mA)
Yapısı
Gövde: Çinko, aluminyum, ve magnezyum alaşım
Lens: Cam
Çevresel Değerler
IEC IP62
Bağlantılar
4-pin Euro-stil kolay söküm aparatlı.
Çalışma Koşulları
Sıcaklık: -10° / +55° C Nem: 85% at 50° C (Yoğuşmasız)
Shock Resistance
30 G; 3 Herbir mil darbesi; 11 milisaniye süresi
Titreşim
0.5 mm genişlik; 10 / 60 Hz frekans; X, Y, Z eksenleri herbiri için 30 dak.

�r�n Foto�raflar�
�r�n D�k�manlar�
A��klamaD�k�man
QL55 Serisi Luminesans SensörAdobe PDF D�k�man�  (PDF)
